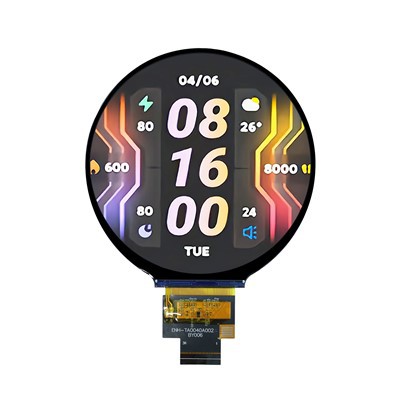

4,0 hüvelykes kerek TFT LCD-modul

ENH-TV0400A002Leírás



Mi van valójában ezen a 4,0 hüvelykes kerek LCD-n?

Hadd kezdjem meg a nyers specifikációkat (azokat a számokat, amelyeket mérnökeink először ellenőriznek):

Képernyő mérete– 4,0 hüvelyk, valódi kör (aktív terület Φ101,52 mm, nincs levágva)

Felbontás– 720×720, ~280 PPI (elég éles kis szövegekhez és ikonokhoz)

Modul vázlata– 105,60 mm (H) × 109,87 mm (Sz) × 2,23 mm (T)

Felület– 4 sávos MIPI DSI (40 tűs FPC)

Betekintési szög– IPS, teljes 178 fokos minden irányban

Illesztőprogram IC– JD9365DA (érett, több ezer projektben használják 4 hüvelyktől 10,1 hüvelykig)

Normál fényerő– 350 cd/m², de akár 1200-1500 cd/m²-ig tudjuk tolni kültéri használatra

Hogyan működik a való életben?
A JD9365DA illesztőprogram-IC nem a legújabb és nem a legkiválóbb, de pontosan ezért szeretjük – sziklaszilárd. Ezt a meghajtót kör- és téglalap alakú paneleken szállítottuk az elektromos járművek műszerfalait, intelligens kávéfőzőit és még tengeri berendezéseket gyártó vásárlóink ​​számára. Nincsenek furcsa kompatibilitási problémák a Qualcomm, Rockchip vagy STM32 platformokkal.

És a 4 sávos MIPI DSI interfész? Elég gyors a sima animációkhoz (gondoljunk a radiális menükre vagy a kör alakú folyamatjelző sávokra). Egyik ügyfelünk – egy európai e-bike márka – a következőket mondta nekünk: „Nem akartuk az egész alaplapunkat csak a kijelző miatt újratervezni.” A MIPI-vel nem kellett.



Főbb jellemzők, amelyek valóban fontosak a terméktervezők számára

A felsorolás kedvéért nem sorolom fel a pontokat. Ehelyett ezt kérdezik a legtöbben a mérnökök, amikor meglátják a miénket4,0 hüvelykes kerek TFT LCD-modul:

Igazi kör alakú, nem maszkolt téglalap

Igen, lehet venni egy négyzet alakú 720×720-as panelt, és a sarkokat lefedni fekete festékkel. Ez azonban egyenetlen élfényességet eredményez, és pixeleket pazarol. A miénk az üvegszinttől kör alakú – egységes háttérvilágítás, nincsenek sötét foltok 3 vagy 9 órakor.

IPS – mert valaki mindig oldalról fog nézni

Az autó műszerfalán a vezető egyenesen látja, de az utas szögből néz. A falra szerelt intelligens termosztátban oldalra járás közben is elolvashatja. Az IPS azt jelenti, hogy a színek nem mosódnak ki. 178 fokig teszteltük, és bírja.

Hőmérséklet-tartomány: -20 fok ~ +70 fok (üzemi)

Szabványos ipari minőségű. Autóipari klaszterekhez vagy kültéri kioszkokhoz bővített választékot tudunk kínálni. Tavaly egy orosz mezőgazdasági gépeket gyártó cégnek készítettünk egy tételt – gépeik -30 fokos télen működnek. Ennek megfelelően állítottuk be a háttérvilágítást és az LCD anyagokat.

Opcionális nagy fényerő (akár 1500 cd/m²)

A szabványos 350 nites beltéri használatra alkalmas. De ha motorkerékpár-műszerfalat vagy hordozható tengeri GPS-t épít, akkor 1000+ nitre lesz szüksége. Korábban 1500 nit csináltunk – igen, több energiát vesz fel, de közvetlen napfényben jól olvasható. Általában az optikai kötést ajánljuk nagy fényerővel a legjobb kültéri élmény érdekében.



Hol vannak valójában az emberek, akik ezt a kerek kijelzőt használják?

Nem csak a "potenciális alkalmazások" - itt vannak valós projektek, amelyeket az elmúlt 6 hónapban szállítottunk:

EV és e-bike műszerfalak– Egy francia startup 2000 darabot vett 1200 cd/m² fényerővel és egyedi tükröződésmentes fedőüveggel. A sebesség, az akkumulátor % és a navigációs nyilak megjelenítésére használják.

Intelligens termosztátok– Egy amerikai HVAC márka lecserélte régi 2,8 hüvelykes kerek képernyőjét a mi 4,0 hüvelykesre, mert nagyobb érintőfelületet akartak a klímaszabályozáshoz. Optikai kötést használnak a "ragasztómentes" megjelenés érdekében.

Ipari gombos vezérlők– Egy német szerszámgépgyártó a kijelzőnket egy forgó jeladó panelbe integrálja. A 720 × 720-as felbontás lehetővé teszi számukra, hogy valós idejű G-kód előnézeteket jelenítsenek meg.

Betegmonitorok– Egy kínai orvostechnikai eszközöket gyártó cég az IPS verziót használja az éjjeli monitorokhoz; az ápolónők az ajtóból olvassák, a széles látószög pedig kötelező.

Természetesen használhatod okosórákhoz, kávéfőzőkhöz, sőt díszes vape modokhoz is (igen, ezt is láttuk már). A4,0 hüvelykes kerek TFT LCD-modulmeglepően sokoldalú.



Mechanikai és elektromos részletek – amire szüksége van a minták megrendelése előtt

Hadd adjam meg a pontos számokat, amelyeket a gyárunk az FPC vágásakor és a háttérvilágítás összeszerelésekor használ.

Vázlat méretei
105,60 mm (szélesség) × 109,87 mm (magasság) × 2,23 mm (vastagság) – elég vékony a kézi eszközökhöz. Az aktív kör Φ101,52 mm, így körülbelül 4 mm-es előlapterület marad mindkét oldalon.

40 tűs MIPI DSI kivezetés (egyszerűsített)

4 sávos MIPI adatpárok (TDP0/TDN0 – TDP3/TDN3)

VCI=2.8V (analóg), IOVCC=1.8V (logikai)

RESET és TE (szakító hatású) csapok

LED háttérvilágítás anód/katód (állandó áram)

A teljes tűleírásért és az időzítési diagramokért kérjük, kérje a hivatalos adatlapot – PDF formátumban el tudom küldeni.

Érintőpanel integráció
Hozzáadhatunk kapacitív érintőpanelt (CTP) akár légkötéssel (olcsóbb), akár optikai teljes laminálással (jobb olvashatóság és tartósság). A CTP I²C interfészt használ saját tápvonalaival (TP_VCI, TP_IOVCC) és megszakítással/SCL/SDA-val. Ha konkrét fedőüveg-formára vagy ujjlenyomat-gátló bevonatra van szüksége, csak szóljon nekünk.

Íme egy fotó a múlt heti gyártósorunkról: [Képhelyőrző – JD9365DA COG-kötése 4,0"-os kerek üvegen]. A tényleges képet e-mailben tudom elküldeni.



Minőségi és gyári hitelesítő adatok – mert bíznia kell szállítójában

Mi vagyunk agyári közvetlen gyártókis és közepes LCD-modulok, nem kereskedelmi vállalat. ISO9001:2015 és IATF 16949 (autóipari) tanúsítványaink kérésre letölthetők. Ezenkívül RoHS és REACH kompatibilis – nincs meglepetés.

A gyártás legfontosabb elemei

Teljesen automatizált COG (Chip-on-Glass) és FPC ragasztósorok

100%-os ellenőrzés + 24-órás öregedési teszt a szállítás előtt

Monthly capacity: >500 ezer darab ebben a méretosztályban

Mérnöki csapatunk nem csak ad át egy adatlapot és eltűnik. Van egy WeChat / WhatsApp csoportunk minden nagyobb ügyfelünk számára. Segítségre van szüksége az inicializálási kódhoz? A firmware-mérnökünk, Jack általában néhány órán belül válaszol.



Testreszabás – Szinte minden megváltoztatható



Tipikus testreszabási folyamat
① Ön elküldi mechanikai rajzát és elektromos követelményeit.
② Mérnökeink felülvizsgálják a megvalósíthatóságot (3-5 nap).
③ Prototípus minták (4-6 hét).
④ Validációs tesztelés (szimulálhatjuk a környezeti feltételeket).
⑤ Tömeggyártás.

A múlt hónapban elkészítettünk egy egyedi FPC-t egy japán robotikai cég számára – 90 fokban hajlított farokra volt szükségük, hogy beleférjenek egy keskeny karcsuklóba. A sorsolástól a minta jóváhagyásáig 7 hét telt el.





● OEM&ODM ● NINCS MOQ ● MINTÁK RAKTÁRON ● TESZTFÁBLA OPCIONÁLIS

















MŰSZAKI ADATOK

TÉTEL	DIMENZIÓ	EGYSÉG
Méret	4.0	hüvelyk
Vázlati méret	109.87x105.6x2.23	mm
Üzemi hőmérséklet	-20 fok - +70 fok	fokozat
Tárolási hőmérséklet	-30 fok - +80 fok	fokozat
Felbontás	720x720
