LCD

Az Ön professzionális LCD gyártója!

A 2012-ben alapított Shenzhen Enrich Electronics Co., Ltd. intelligens terminál LCD-kijelzők gyártója és megoldásszállítója, amely integrálja a kutatás-fejlesztést, a tervezést, a gyártást, az értékesítést és a szolgáltatást. Elkötelezettek vagyunk a monokróm LCD-kijelző gyártása mellett, beleértve a szegmens LCD-t, a grafikus LCD-t és a színes TFT LCD-t, az OLED-kijelzőt.

Miért válasszon minket

Testreszabási szolgáltatás

Nagymértékben személyre szabott testreszabási szolgáltatásokat kínálunk, minden terméket aprólékosan megtervezünk és személyre szabunk ügyfeleink egyedi igényeinek megfelelően, biztosítva, hogy minden termék megfeleljen egyedi igényeiknek.

Minőségellenőrzés

Szigorú minőség-ellenőrzési rendszert vezettünk be, amelyben minden termék több körben szigorú tesztelésnek és öregedési tesztnek megy át a szállítás előtt, hogy megbizonyosodjon arról, hogy stabilak, megbízhatóak és megfelelnek az ipari szabványoknak.

Speciális berendezések

Cégünk a legmodernebb gyártóberendezésekkel és bőséges gyártási területtel rendelkezik, 9 COG kötősorral, 8 LCD modul összeszerelő sorral, 10 háttérvilágítású összeszerelő sorral, 6 COB kötősorral, 10 automatikus TFT modul gyártósorral, 8 automata gépsorral polarizátor gyártósorok, és 1 SMT gyártósor, biztosítva a hatékony és magas színvonalú gyártási folyamatokat.

Profi csapat

Tapasztalt mérnöki csapatunk kiterjedt területközi szakértelemmel és műszaki képességekkel rendelkezik, amely képes professzionális műszaki tanácsadást és átfogó megoldásokat nyújtani ügyfeleink számára a különböző iparágakban.

Haza 12 3 4 5 6 7 Az utolsó oldalon 1/20

Testreszabási lehetőségek az LCD-hez

● LCD-modul
Jellemzők:Fényerő, vastagság, képfelbontás, kijelző aktív terület, energiafogyasztás
Külső keret:Anyag, szerkezet a hűtéshez és a terminál felszereléséhez

● Interfész
Interfész típusa:MCU, SPI, RGB, MIPI, EDP, LVDS
Egyéb jellemzők:Pin szám, méret, hosszúság

● Érintőképernyő
Érintőképernyő típusa:Kapacitív és rezisztív érintőképernyő
Érintés funkció:Egyérintéses, többérintéses

● Takaróüveg
Jellemzők:Vastagság, keménység
Felületkezelés:Kozmetikai minden fekete, ujjlenyomat-, antibakteriális, tükröződésmentes

● Controller Board
Interfész burkolat:RGB - MIPI, HDMI; LVDS-HDMI; MIPI-ről HDMI-re
Jellemzők:Méret, elrendezés, kiterjesztett hőmérsékletű bevonat
Funkciók:Támogatott felbontások és portok

● Mások
Az Ön igényeinek megfelelő kábelek, csatlakozók és egyéb alkatrészek

LCD Műszaki adatok

Elektromos jellemzők

Tétel	Szimbólum	Feltétel.	Min	Typ	Max	Egység
Tápfeszültség az LCD-hez	VDD-VO	Ta=0 fok , Ta=25 fok , Ta=50 fok		4.5		V
Bemeneti nagyfeszültség	VIH		2.2		VDD	V
Bemeneti alacsony feszültség	VIL		0.3		0.6	V
Kimeneti nagyfeszültség	VOH		2.4			V
Kimeneti alacsony feszültség	VOL				0.4	V
Ellátó áram	IDD	VDD=5V		2.0	4.0	mA

Mechanikai jellemzők

Tétel	Méretek	Egység
LCD méret	80 x 36	mm
Nézőterület	64 x 16	mm
Pont mérete	0.55 x 0.66	mm
Dot Pitch	0.60 x 0.70	mm
Karakterméret	2.96 x 5.56	mm
Karakter hangköz	3.55 x 5.94	mm
LCD vastagság	9.5	mm

Abszolút Maximális értékelések

Tétel	Szimbólum	Min	Typ	Max	Egységek
Üzemi hőm.	Top	0		+50	fokozat
Tárolási hőm.	Tst	-20		+70	fokozat
Bemeneti feszültség	Vi	vss		Vdd	V
Tápfeszültség a logikához	Vdd-Vss	2.7	5.0	5.5	V
Tápfeszültség az LCD-hez	Vdd-Vo	3.0		13.0	V

Interfész tűs csatlakozások

Pin sz	Szimbólum	Szint	Funkció
1	vss		GND(0V)
2	Vdd		Vcc (+5V±5%)
3	Vo		Kontraszt beállítása
4	RS	H/L	Regisztráció Válassza ki
5	R/W	H/L	Olvasni/Írni
6	E	H/L	Jel engedélyezése
7	DB0	H/L	Adatbit 0
8	DB1	H/L	1. adatbit
9	DB2	H/L	2. adatbit
10	DB3	H/L	3. adatbit
11	DB4	H/L	4. adatbit
12	DB5	H/L	5. adatbit
13	DB6	H/L	6. adatbit
14	DB7	H/L	7. adatbit
15	NC		Nincs csatlakoztatva
16	NC		Nincs csatlakoztatva

Karakter címkód megjelenítése

Megjelenítési pozíció	1	2	3	4	5	6	7	8
DD RAM címe – 1. sor	80	81	82	83	84	85	86	87
DD RAM címe – 2. sor	C0	C1	C2	C3	C4	C5	C6	C7

Megjelenítési pozíció	9	10	11	12	13	14	15	16
DD RAM címe – 1. sor	88	89	8A	8B	8C	8D	8E	8F
DD RAM címe – 2. sor	C8	C9	CA	CB	CC	CD	CE	CF

LCD típusok

LCD kijelzők

Az LCD (Liquid Crystal Display) egy olyan lapos képernyő, amely elsődleges működési formájában folyadékkristályokat használ. A LED-ek széles és változatos felhasználási területei vannak a fogyasztók és a vállalkozások számára, mivel általában megtalálhatók okostelefonokban, televíziókban, számítógép-monitorokban és műszerfalakban.

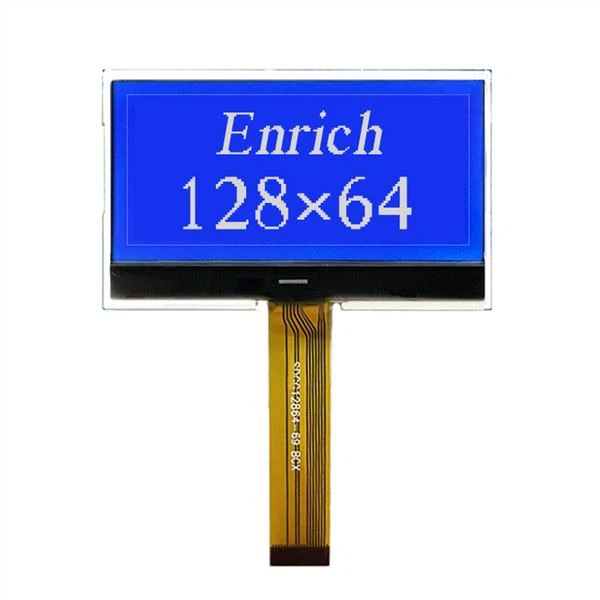

Grafikus LCD

A grafikus LCD-kijelző pontosan olyan, mint a neve. Ez az LCD-modul képes megjeleníteni az ügyfél szoftverén keresztül generált képeket, betűket és számokat. A pontmátrix kijelzőket két számkészlet azonosítja.

Karakteres LCD

A karakteres LCD-kijelző, amelyet néha alfanumerikus kijelzőnek is neveznek, egy karaktertáblázattal van felszerelve, amely előre betöltött betűket, számokat és írásjeleket tartalmaz. A táblázat lehetővé teszi a tervező számára, hogy előhívja a kért karaktert a karakter számának megcímzésével.

Szegmens LCD

A szegmenses LCD-k, más néven statikus vagy csak üveges kijelzők, két ITO (indium-ón-oxid) üvegből készülnek, amelyek közé csavart nematikus folyadék kerül. A statikus kijelző egy szegmenskijelző, minden egyes szegmenshez egy tűvel.

Az LCD jellemzői

Energiahatékonyság
Az LCD-k egyik legfontosabb jellemzője az energiahatékonyság. A hagyományos katódsugárcsöves (CRT) monitorokkal ellentétben, amelyek működéséhez jelentős mennyiségű energia szükséges, az LCD-k csak kis mennyiségű áramot igényelnek. Ez a hatékonyság abból adódik, hogy az LCD háttérvilágítást használ a folyadékkristályok megvilágítására, ami éles kontraszt a CRT-k által használt energiaigényes elektronsugarakkal.

Nagy felbontás és minőség
Az LCD-k nagy felbontású képeket és kiváló minőségű képeket kínálnak. A kivételes pixelsűrűség éles, tiszta képeket és élénk színeket biztosít, és magával ragadó vizuális élményt biztosít. Az LCD-n minden pixel külön alpixeleket tartalmaz a vörös, zöld és kék (RGB) számára, amelyek együtt alkotják a színek teljes spektrumát.

Könnyű és vékony
Az LCD-k különösen könnyűek és vékonyak, ami forradalmasította a digitális eszközök tervezését. Az LCD-képernyők vékony profilja kompakt, hordozható kialakítást tesz lehetővé, így ideálisak kézi eszközökhöz, például okostelefonokhoz és táblagépekhez, valamint nagyobb kijelzőkhöz, például TV-khez és számítógép-monitorokhoz.

Hosszú élettartam
Az LCD-k tartósságukról és hosszú élettartamukról ismertek. Ellentétben a CRT-kkel vagy a plazmakijelzőkkel, amelyek idővel leromolhatnak, az LCD-k hosszú évekig megőrzik minőségüket, gyakran túlélik a beépített eszközök élettartamát.

Rugalmasság a méretekben és formákban
Az LCD-technológia rugalmasságot kínál a méretek és formák tekintetében, így számos alkalmazáshoz alkalmazkodik. A digitális órák kis képernyőjétől a hatalmas televíziókig az LCD-k szinte bármilyen méretigénynek megfelelően testreszabhatók.

LCD felépítése

Az LCD két polarizált üvegből készült. Két elektródát használnak: egy pozitív és egy negatív elektródát.

Ezekkel az elektródákkal külső feszültséget kapcsolnak az LCD-re az LCD-re, és az indium-ón-oxidból áll. Két üveglap közé 10-20 µm-es folyadékkristály réteg kerül.

A polarizáció megváltoztatásával a fény átereszthető vagy megakadályozható.

Az LCD alkalmazásai

Szórakoztató elektronika

Autóipar

Orvosi eszközök

Ipari automatizálás

Viselhető eszközök

Egyedi LCD folyamat

Kérjük, küldje el nekünk kezdeti rajzpapírját, mintáját vagy fényképét; Ha nem rendelkezik ezekkel az információkkal, kérem, ossza meg velem ötletét.

Ezután megoldást és árat kínálunk. (A méret nem befolyásolja az egyedi díjakat, de az egységárat.)

A műszaki adatok egyeztetése után pontos árajánlatot adunk.

Ön intézi az egyedi díjakat.

Mérnökünk megtervezi az LCD-rajzot 1-3 napon belül megerősítés céljából.

Az új minták 15-20 napon belül elkészülnek.

A minták megerősítése után üdvözöljük a tömeggyártást.

Csomagolás

productcate-1-1

LCD gyártási folyamat folyamatábra

Gazdagítja, megkönnyíti az LCD használatát

productcate-1-1

Bizonyítvány

ENRICH ROHS tanúsítvány LCD

ENRICH ROHS OLED tanúsítvány

ENRICH ROHS tanúsítvány TFT

ENRICH ISO9001 tanúsítvány

GYIK

K: Mi az a folyadékkristályos kijelző (LCD)?

V: Az LCD egy lapos képernyős kijelző technológia, amelyet különféle elektronikus eszközökben, például televíziókban, számítógép-monitorokban, okostelefonokban és számológépekben használnak.

K: Hogyan működik az LCD?

V: Az LCD egy folyadékkristályrétegből áll, amelyek két átlátszó elektróda között vannak elhelyezve. Amikor elektromos áramot alkalmaznak, a kristályok egymáshoz igazodva szabályozzák a rajtuk áthaladó fény mennyiségét, így a képernyőn látható kép jön létre.

K: Miért népszerűek az LCD-k?

V: Az LCD-k azért népszerűek, mert számos előnnyel rendelkeznek. Vékonyak, könnyűek, kevesebb energiát fogyasztanak a régebbi kijelzőtechnológiákhoz képest, és éles és élénk képeket készítenek.

K: Melyek az LCD fő összetevői?

V: Az LCD fő összetevői a folyadékkristályok, a háttérvilágítás, a színszűrők és az elektródák. A folyadékkristályok szabályozzák a rajtuk áthaladó fényt, a háttérvilágítás biztosítja a fényforrást, a színszűrők a különböző színeket, az elektródák pedig elektromos árammal manipulálják a kristályokat.

K: Hogyan működik az LCD háttérvilágítása?

V: Az LCD háttérvilágítása általában egy hidegkatódos fénycső (CCFL) vagy egy sor fénykibocsátó dióda (LED). Hátulról megvilágítja a folyadékkristályokat, lehetővé téve számukra, hogy szabályozzák az áthaladó fény mennyiségét és létrehozzák a képet.

K: Az LCD-k megjeleníthetik a színeket?

V: Igen, az LCD-k színeket tudnak megjeleníteni. Színszűrőket használnak a folyadékkristályokkal kombinálva a kívánt színek előállítása érdekében. A képernyőn minden pixel három alpixelből áll: piros, zöld és kék, amelyek egymástól függetlenül vezérelhetők a színek széles skálájának létrehozásához.

K: Mik az LCD-k előnyei a régebbi megjelenítési technológiákkal, például a katódsugárcsővel (CRT) szemben?

V: Az LCD-k számos előnnyel rendelkeznek a régebbi kijelzőtechnológiákkal, például a CRT-vel szemben. Az LCD-k vékonyabbak, könnyebbek és energiatakarékosabbak. Ezenkívül kevesebb hőt termelnek, jobb képminőséget biztosítanak, és szélesebb látószöget kínálnak.

K: Könnyen megsérülhetnek az LCD képernyők?

V: Az LCD-képernyők általában törékenyebbek, mint az üvegből készült társaik, például a katódsugárcsöves (CRT) monitorok. Ha túlzott nyomásnak vagy ütésnek vannak kitéve, érzékenyek lehetnek a fizikai sérülésekre. Fontos, hogy az LCD-képernyőket óvatosan kezelje, és kerülje a közvetlenül a felületre gyakorolt nyomást.

K: Tisztíthatom az LCD képernyőt bármilyen tisztítószerrel?

V: Nem, kerülje a durva tisztítószerek használatát vagy a folyadék közvetlenül a képernyőre permetezését. Ehelyett használjon vízzel vagy speciális LCD-tisztító oldattal enyhén megnedvesített puha, szöszmentes rongyot. Óvatosan, körkörös mozdulatokkal törölje le a képernyőt a foltok és az ujjlenyomatok eltávolításához.

K: Mi a különbség az LCD és az organikus fénykibocsátó dióda (OLED) kijelző között?

V: Az LCD és az OLED két különböző megjelenítési technológia. Az LCD-k háttérvilágítást és folyadékkristályokat használnak a fény szabályozására, míg az OLED-kijelzők olyan szerves vegyületeket használnak, amelyek elektromos áram hatására fényt bocsátanak ki. Az OLED-kijelzők mélyebb fekete színt és jobb kontrasztarányt biztosítanak, de drágábbak lehetnek, és a képernyő beégését okozhatják.

K: Használhatók az LCD-k kültéren?

V: Az LCD-k kültéren is használhatók, de láthatóságukat befolyásolhatja a környezeti fény. Az LCD-k háttérvilágítása nem olyan erős, mint a napfény, ezért a képernyő halványabbnak és nehezebben olvashatónak tűnhet közvetlen napfényben. Egyes LCD-k tükröződésgátló bevonattal vagy magasabb fényerő-beállítással rendelkeznek a kültéri láthatóság javítása érdekében.

Professzionális LCD gyártók és beszállítók vagyunk, akik testreszabott szolgáltatást nyújtanak. Nyugodtan vásároljon minőségi LCD-t gyárunkból.
